BATTERIE + CHARGEUR pour "NUVI 200W"
Peut être utilisé également sur tout autre Nüvi en utilisant le câble/chargeur du 200W, [ou mettre le GPS sur son support (765T)]
| Ce "Bricolage Maison" peut être une solution peu onéreuse pour faire un Kit d'alimentation en 220 volts et la possibilité d'utiliser l'appareil avec la batterie seule, ce qui augmentera du plus du double l'autonomie. |
| 3 Fonctions: - Chargeur autonome de la Batterie incorporée au NUVI sur secteur - Utilisation de la Batterie pour doubler (et+) l'autonomie du NUVI - Utilisation du NUVI branché sur secteur (avec recharge de la batterie en même temps) comme avec l'utilisation du cordon alim secteur vendu par Garmin
|
| Matériel nécessaire: Il suffit de posséder une visseuse (en 12 ou 18 volts) ainsi que son chargeur. Se procurer une prise allume-cigares, (sur une épave de voiture ou en vente dans les centres auto). Pour les besoins de ce prototype, la prise a été confectionnée....[oui je sais on peu faire mieux !!!!! comme "design"], mais elle est efficace......Pour le branchement électrique un fer à souder....... |
| Les Images parlent d'elles mêmes, donc les commentaires seront succincts, mais si vous voulez des précisions, rendez vous sur le Forum de "Sorcière Monique".....http://www.sorcieremonique.com/forum.htm |
|
|
|
|
| Le Matériel nécessaire.......(la visseuse
c'est pour le décor !!!!!!!.......on a pas besoin d'elle !!!!!!!) NOTA: Tout autre marque de visseuse peut bien sur faire l'affaire, du moment que sa tension d'alimentation est au maximum de 30 Volts, la prise chargeur/auto des Garmin étant prévue pour une tension d'alim de 10 à 30 volts. |
|
|

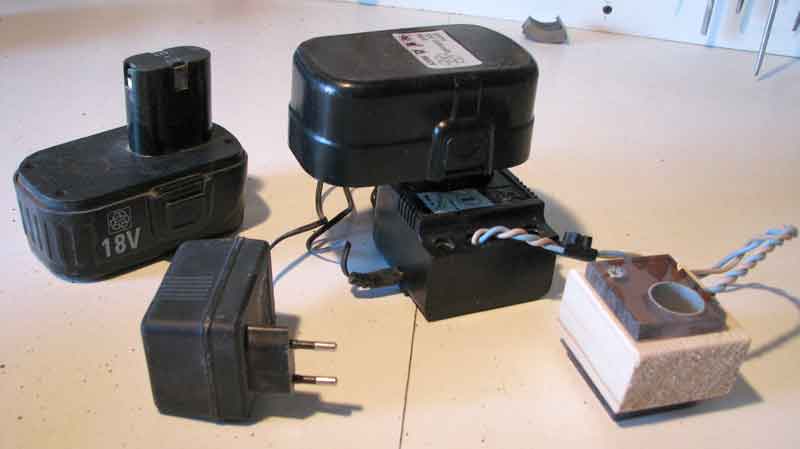

| Les différents éléments (avec une batterie de secours) Le support de Batterie, le Chargeur, la prise allume-cigares et les deux batteries |
|
|

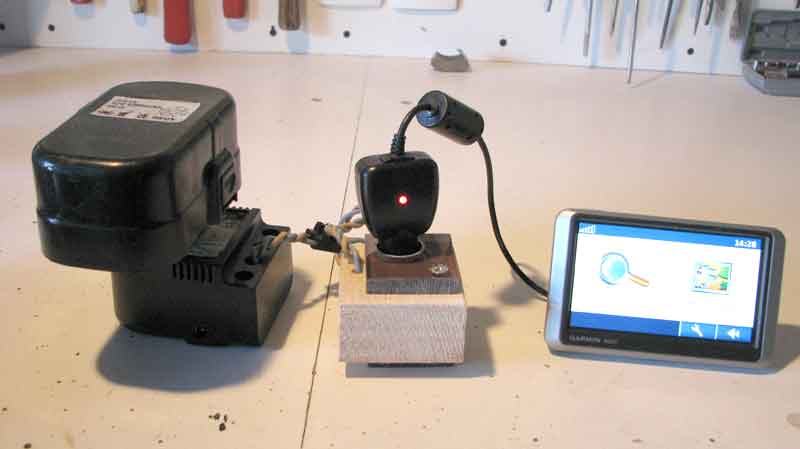

| Batterie en charge......Nota: Pour charger le NUVI on peut le brancher, puis l'eteidre par le bouton POWER de celui-ci, |
|
|
| Utilisation sur Batterie Auxiliaire |
| Pour une utilisation à domicile (secteur) on branche le chargeur de batterie, de ce fait la batterie (de la visseuse) est en tampon avec celle du NUVI.....on vas donc pouvoir utiliser normalement le NUVI, tout en le rechargeant. |
|
|

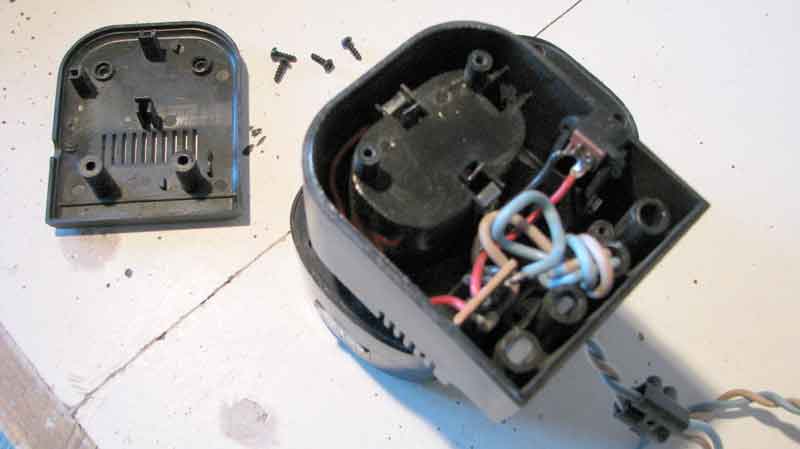

| Branchement dans le support de batterie du chargeur |
| Le " + " doit être branché sur le fil ROUGE qui vient direct du contact des bornes de la batterie et non pas sur le fil ROUGE qui vient de la prise jack (voir ci-dessous). Le fil de masse NOIR peut lui être branché à l'entrée du CI..... |
|
|
|
|
| Fils venant de l'Allume-cigares:
MARRON
= PLUS et
BLEU = MOINS Fils d'origine dans le support de batterie (prise Jack): ROUGE = PLUS et BLEU = MOINS
|
|
|
